无损耗快速限流装置（ZZG-ZXL）

一、概述

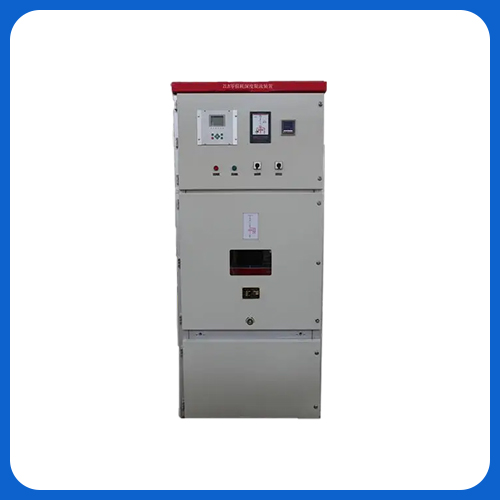

装置包含快速涡流驱动永磁真空断路器及快速短路识别控制系统组成的柜体式成套柜与深度限流电抗器组成，成套柜与深度限流电抗器并联接线。正常运行时，装置内快速开关合闸，将限流电抗器短接旁路，使限流电抗器的有功、无功损耗降为零，减小运行成本；在系统发生短路的情况下，利用装置的快速短路故障识别和快速开关技术，使首开相在5ms内分断短路电流并将故障电流换流到限流电抗器中，加大系统短路阻抗，降低短路电流，使负荷侧断路器可以可行的切除故障，维持系统正常运行。

控制系统实时监测外部输入的数字信号，能正确检测到快速断路器分合闸操作的有效性以及分合闸储能等工作状态，对整体的外部节点变位以及控制器主动发出的控制器命令实时记录，＊大保存＊新100条事件记录、100条前2后38周波800ms动作故障录波。

二、使用条件

1.   适用于户内及户外；

2.   环境温度-40℃~+60℃；

3.   系统频率：50Hz，60Hz；

4.   海拔高度不大于2000m ；

5.   地震裂度8度以下地区；

6.   大气中无严重污秽及浸蚀性介质的场所。

三、产品特点

1.动作速度快。装置能在系统发生短路后3ms～5ms内将限制短路电流；

2.开断能力强。装置中的快速开关，利用对触头分断初始时间的合理控制，阻容吸收，使燃弧时间＊小。大大增加了灭弧室的开断余量，短路开断能力可以达到80kA；

3.限流电抗器效果好。正常运行时装置将电抗器短接，避免了电抗器巨大的电能损耗和大型电动机启动时的电压降。短路时装置快速断开，负荷侧断路器的开断电流受电抗器限制在允许范围内；

4.使用寿命长。装置中的快速开关采用涡流驱动机构。同时采用高性能灭弧室，操动机构简单，大大减少了零部件的工作冲击负荷，机械寿命及可行性大大提高。和常规断路器项目，快速开关开断容量大大大提高，触头烧灼小，系统无短路发生时，处于无损失、无发热、无压降状态，使用寿命长；

5.性能高可行。装置核心部件在强电磁干扰环境下，仍能可行运行；

6.动作分散度小，合闸反弹时间短。大幅度缩短了合闸时间，并配置了直接驱动的高速涡流驱动机构，合闸分散度可以控制在0.1ms以内。
