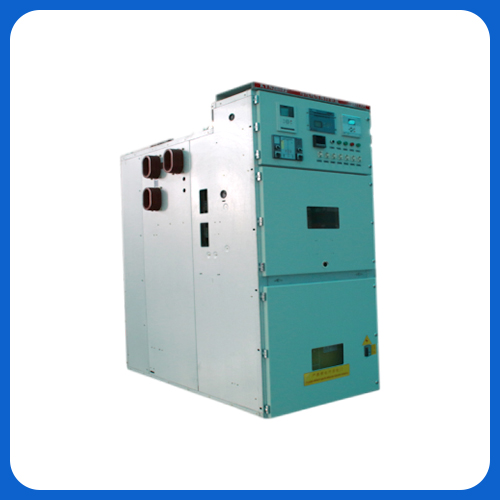

母线电压保持装置（ZZG-MXC）

一、概述

电压暂降是指供电电压有效值在短时间内突然下降又回 升恢复的现象。国际电气与电子工程师协会（IEEE）将电压暂降 定义为供电电压有效值快速下降到额定值的90％～10％，然后回升至正常值附近。国际电工委员会（IEC）则将其定义为下降到额 定值的90％～1％，持续时间为10ms～1min。

母线电压保持装置通过将本级电网故障快速隔离，使母线电压的暂降时间缩短到敏感设备的承受范围以内，保护设备运行连续性。正常工作时，后备开关、涡流驱动快速开关处于合闸状态；当下级馈线或分支回路发生短路故障时，测控单元通过电流采集器检测到短路电流，同时结合对母线电压数据的采集，经测控单元快速判断出故障类型，5ms内发出快速开关分闸指令，10ms内快速开关完成分闸将限流阻抗投入线路，将本馈线电流从短路 电流限制到负荷电流，从而维持了母线的剩余电压，保障母线对同级的其它非故障支路重要敏感负荷的连续供电；当故障点被分支开关开断后，线路负荷和母线电压均恢复，测控单元立即发出快速 开关合闸的指令，恢复本支路的正常供电；若故障点分支开关开断失败，测控单元或微机综保延时启动二段过流保护，分断后 备开关。

二、使用条件

1.   适用于户内及户外；

2.   环境温度-40℃~+60℃；

3.   系统频率：50Hz，60Hz；

4.   海拔高度不大于2000m ；

5.   地震裂度8度以下地区；

6.   大气中无严重污秽及浸蚀性介质的场所。

三、产品特点

1、利用快速开关、快速控制、过零开断技术实现20ms内隔离故障；

2、采用 负荷阻抗隔离或直接快速开断，使母线电压恢复率可以达到90%以上；

3、功能强大，含三段式过流保护跳闸功能；

4、有利于系统设计优化，提高项目经济技术指标。
