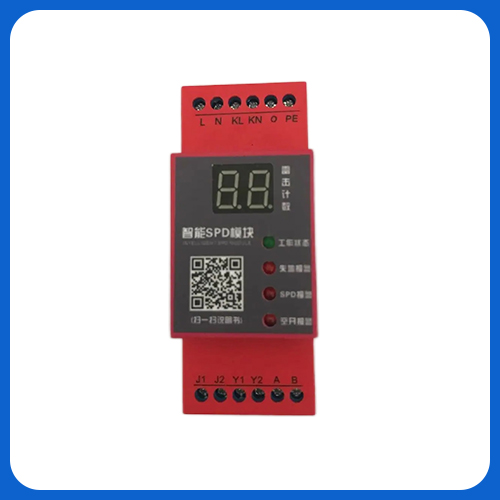

智能雷电在线监测系统（ZGSP-ZSL）

一、概述

随着越来越多的电气、电子信息设备在工业自动化系统中得到广泛应用，因雷击导致的低压系统设备损坏也日趋严重。为了能够有效防止感应雷击和雷电电磁脉冲对系统设备造成的损坏，低压系统设备内部均设置有浪涌保护器来进行雷电防护。但是，由于防雷是一门专业性较强的学科，浪涌保护器作为一款特殊的保护设备没有引起应足够重视，在现场运行过程中往往没有得到完善的运行维护。浪涌保护器是否起到雷电防护作用无法判断，浪涌保护器是否已经老化损毁也无从得知，从而造成了很多现场使用的浪涌保护器因老化脱扣没有得到及时更换而失去了雷电防护功能，甚至出现因浪涌保护器自身老化失效发热引起系统设备起火燃烧的电气事故。

智能雷电在线监测系统为浪涌保护器（SPD）在线监测采集设备，主要采集系统电压，泄漏电流，SPD温度和环境温度，浪涌保护器SPD损坏状态，后备保护器工作状态，雷击次数及时间，SPD寿命预警等，一般在室内使用，通常安装在浪涌保护器旁边。支持RS485、ZigBee等通讯方式。

二、使用条件

1. 适用于户内；

2. 环境温度-40℃～+60℃；

3. 系统频率：50Hz，60Hz；

4. 海拔高度不大于4000m ；

5. 地震裂度8度以下地区；

6. 大气中无严重污秽及浸蚀性介质的场所。

三、技术特点

1. 状态监控，现场/远端可视化；

2. 声光报警指示；

3. 宽计数范围；

4. 10kV/5kA冲击耐受能力。

四、技术参数

型号	ZGSP-ZSL200	ZGSP-ZSL300	ZGSP-ZSL400
功能	三相电压监测、雷电计数、SPD失效告警、后备保护器跳闸告警、远程通讯	雷电计数、SPD失效告警、后备保护器跳闸告警、泄漏电流监测、SPD寿命预警、远程通讯	雷电流峰值监测、极性判断、雷击计数
工作电源	AC220V	AC220V、DC24V	AC220V
产品功耗	≤2W	≤2W	≤2W
工作指示	LED指示，红色报警，绿色正常	LED指示，红色报警，绿色正常	LED指示，红色报警，绿色正常
雷击计数范围	0～9999	0～9999	0～99
雷击计数门限值	1kA	1kA	1kA
显示屏	4位数码显示
外形尺寸	907269
安装方式	35mm导轨安装
外壳防护等级	IP20
工作环境	温度：-40℃～85℃；相对湿度：95%（25℃）
报警方式	本地显示；联网远程信息报警
通讯方式	RS485、ZigBee
通讯协议	支持标准Modbus协议、TCP/IP协议
海拔高度	≤5000m
