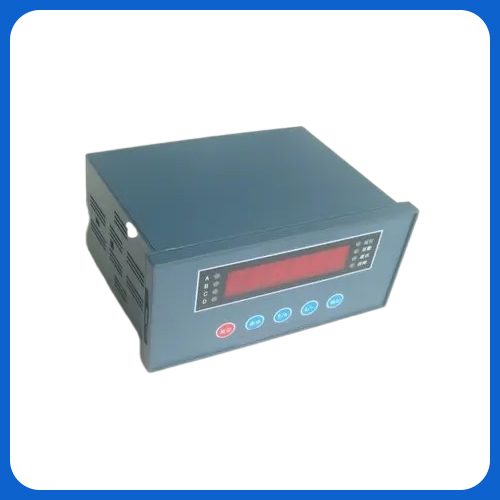

过电压保护器监测仪（ZZG-BHQ-IM）

一、概述

ZZG-BHQ-IM型过电压保护器监测仪是针对过电压保护器研制的一种智能监控装置。它总结了前一代三相过电压计数器经验基础，针对过电压保护器放电过程详细地考虑了各种过电压类型中放电情况，结合先进的计算机测控技术研制而成。本装置采用高性能单片机为处理核心，通过对信号采集、光电隔离、分析处理，实现对过电压保护器放电动作情况进行实时的监控。装置具有良好的人机接口功能，方便操作维护。装置采用工业标准RS-485通讯,可实现远程监控。通过本产品可以详细监视过电压保护器及所保护线的状况，预知事故前异常情况，达到分析异常动作原因，预防事故发生的作用。

二、使用条件

1.   适用于户内；

2.   环境温度-40℃~+60℃；

3.   系统频率：50Hz，60Hz；

4.   海拔高度不大于2000m ；

5.   地震裂度8度以下地区；

6.   大气中无严重污秽及浸蚀性介质的场所。

三、产品特点

1. 实现对信号的实时采集；

2. 高性能单片机作为处理核心，智能分析处理数据；

3. 分相累计过电压动作计数值，并记录动作时间；

4. 良好的人机接口，LED数码管动态显示数据；

5. 掉电保存数据，追忆按时间查询过电压动作记录数据；

6. 工业标准RS485通讯，实现远程监控。

四、技术指标

1.装置外部工作环境：

电源电压：AC/DC220V ± 10%；

环境温度：-10℃ ～ 65℃；

大气压力：80 ～ 110KPA；

相对湿度：90%（25℃）、50%（40℃）。

2.装置功耗： ≤2W；

3.介质强度：≥AC2000V；

4.通讯接口：RS485@9600bps；

5.重量：＜1KG；
