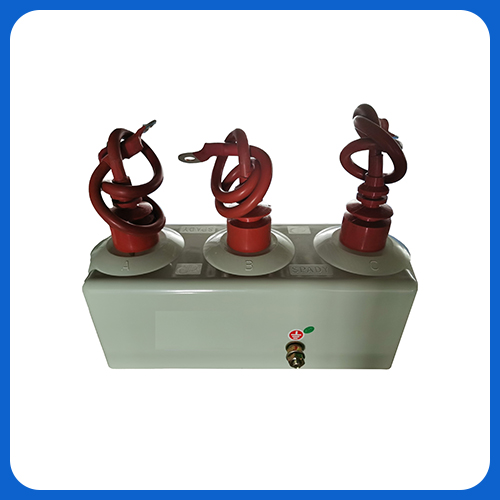

六柱式过电压保护器（ZZG-BHQ）
2022/5/17
六柱式过电压保护器（ZZG-BHQ）
一、概述
本产品适用35kV及以下交流电力系统，用于保护电气设备免受雷电过电压和操作过电压的损害，特别适用于真空断路器频繁投切，需要同时限制相-相和相-地操作过电压的应用场合。
ZZG-BHQ由6个独立的无间隙保护单元组成。3个单元接于相-相间，另三个单元接于相-地间，用于各自相别的过电压保护。
ZZG-BHQ的每个单元均是一只完整的避雷器，6个单元间只是机械组合，相互独立互不干扰，全保持了金属氧化物避雷器的优良特性，保护效果及运行可行性与单只避雷器全相同。
电阻片整体包封成单元，6只单元密封在底盒内，通过环氧树脂真空浇注工艺，保护各单元间的绝缘、局放和整体密封性能。
相较于“四星形”结构的有间隙或无间隙组合式过电压保护器，“六元件”连接的ZZG-BHQ制造成本较高，但具有更高的运行可行性和更好的保护性能，可作为通用型产品用于各个保护场合，包括不同的中性点接地系统，及对电机等弱绝缘设备的保护。
。
二、使用条件
1. 适用于户内；
2. 环境温度-40℃~+60℃；
3. 系统频率：50Hz，60Hz；
4. 海拔高度不大于2000m ；
5. 地震裂度8度以下地区；
6. 大气中无严重污秽及浸蚀性介质的场所。
三、技术参数
|
型 号 |
保护对象 |
系统标称电压 |
保护器额 定 电压Ur |
保护器 持续运行电压Uc |
直流参考电压 V1mA |
雷电冲击电流残 压 |
操作冲击电流残 压 |
陡波冲击电流残 压 |
2ms 方波电流耐受 |
图号 |
|
（有效值） |
（有效值） |
不小于 |
（峰值）不大于 |
（A） |
||||||
|
5Z-10 |
电站设备 |
6 |
10 |
8.0 |
15.0 14.0 |
27.0 |
23.0 |
31.0 |
400 |
2 |
|
5Z-17 |
10 |
17 |
13.6 |
25.0 24.0 |
45.0 |
38.3 |
51.8 |
400 |
2 |
|
|
5Z-51 |
35 |
51 |
40.8 |
84.0 73.0 |
150.0 134.0 |
134.0 114.0 |
170.0 154.0 |
400 |
3 |
|
|
5R-10 |
电容器组 |
6 |
10 |
8.0 |
15.0 14.0 |
27.0 |
20.4 |
31.0 |
600 |
2 |
|
5R-17 |
10 |
17 |
13.6 |
25.0 24.0 |
45.0 |
38.3 |
51.8 |
600 |
2 |
|
|
5R-51 |
35 |
51 |
40.8 |
84.0 73.0 |
150.0 134.0 |
134.0 114.0 |
170.0 154.0 |
600 |
3 |
|
|
5D-10 |
旋转电机 |
6.3* |
8 |
6.9 |
14.0 11.2 |
23.3 18.7 |
18.7 15.0 |
26.2 21.0 |
400 |
2 |
|
5D-17 |
10.5* |
13.5 |
11.5 |
23.2 18.6 |
38.7 31.0 |
31.0 25.0 |
43.3 34.7 |
400 |
2 |
|
|
*为旋转电机所以额定电压。 |
||||||||||
