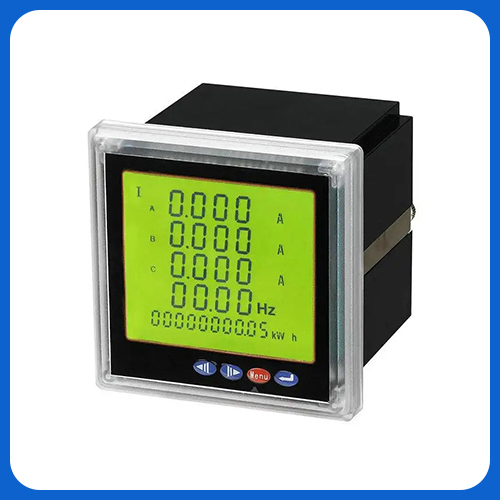

多功能仪表（ZZG-ZYB）
一、概述
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为级、实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
|
外形代号 |
外形尺寸（mm） |
测量 |
显示 |
辅助功能 |
|
42方形 |
120*120*112 |
相电压、线电压、电流、 总有功功率、总无功功率、总功率因素、总视在功率、频率、有功电能、 无功电能 |
3排LED分页显示 |
电能脉冲输出 数字通讯 |
|
96方形 |
96*96*112 |
|||
|
6方形 |
80*80*76 |
数字通讯 |
||
|
72方形 |
72*72*105 |
二、使用条件
1. 适用于户内；
2. 环境温度-40℃~+60℃；
3. 系统频率：50Hz，60Hz；
4. 海拔高度不大于4000m ；
5. 地震裂度8度以下地区；
6. 大气中无严重污秽及浸蚀性介质的场所。
三、技术参数
|
性能 |
参数 |
|||
|
输
入
测
量
显
示 |
网络 |
|
三相三线、三相四线 |
|
|
电压 |
额定值 |
|
AC100V、400V（订货时说明） |
|
|
过负荷 |
|
持续：倍 瞬时：10倍/10s |
||
|
功耗 |
|
<1VA（每相） |
||
|
阻抗 |
|
>500kΩ |
||
|
精度 |
|
RMS测量，精度等级 |
||
|
电流 |
额定值 |
|
AC1A、5A（订货时请说明） |
|
|
过负荷 |
|
持续：倍 瞬时：10倍/10s |
||
|
功耗 |
|
<(每相) |
||
|
阻抗 |
|
<2mΩ |
||
|
精度 |
|
RMS测量，精度等级 |
||
|
频率 |
|
40~60Hz，精度 |
||
|
功率 |
|
有功、无功、视在功率，精度级 |
||
|
电能 |
|
四象限计量，有功精度级，无功精度1级 |
||
|
显示 |
|
可编程、切换、循环（LED）显示 |
||
|
电源 |
频率 |
|
AC/DC 85~270V |
|
|
功率 |
|
≤5VA |
||
|
输出 |
电能 |
|
RS-485、MODBUS-RTU协议 |
|
|
显示 |
|
2路电能脉冲输出，光耦继电器（6方形、72方形除外） |
||
|
环境 |
工作范围 |
|
-10~55℃ |
|
|
功耗 |
|
-20~75℃ |
||
|
安全 |
耐压 |
|
输入/电源>2kV，输入/输出>2kV，电源/输出>1kV |
|
|
绝缘 |
|
输入、输出、电源对机壳>5MΩ |
||
