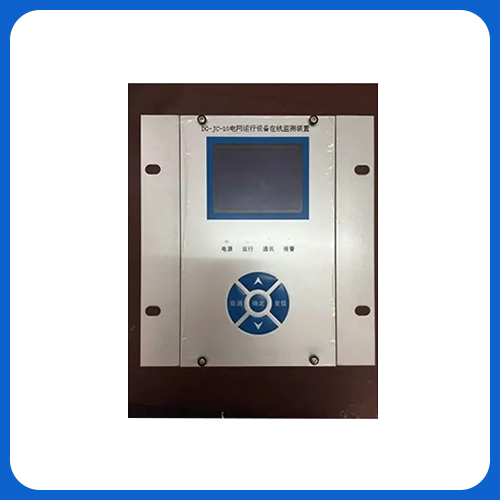

绝缘在线监测装置（ZZG-ZJY)

一、概述

电力设备绝缘在线监测装置是一种能够在线监测高压电力电缆绝缘状态的装置，该装置的使用为诊断电缆早期缺陷和事故隐患、控制突发性绝缘事故、监测电气设备绝缘性能的好坏提供了有效的信息，并直接影响设备的安全可行运行。是针对中性点不接地高压系统，以监测泄漏电流、介质损耗角正切、等值电容等绝缘指标为基础的技术手段，综合多种监测技术的优点，有效地消除了谐波、传感器零漂等带来的测量误差，提高了测量的精度和稳定性。硬件上采用高精度微电流传感器检测高压电力电缆的泄漏电流，从电压互感器二次侧抽取电压信号，采用整形滤波放大技术进行信号处理；软件上综合采用了绝值测量和相对值比较两种技术，有效地解决了现场干扰环境下介质损耗及阻性电流的正确测量问题，具备较高的测量精度和较强的抗干扰性能。

该装置安装方便、操作简单、实时性强、监测信息更加真实正确，广泛应用于0.4kV～35kV电力系统中。

该装置由高性能的单片机控制管理，液晶显示屏显示系统当前运行状态。当诊断出运行设备故障时，指示灯、蜂鸣器同时报警、告警继电器动作，以便于设备维护人员及时了解电缆线路绝缘状态。并且，该装置还具有RS485通信接口，以便于与上位机进行通信。

该装置的使用能够有效地预诊断告警，防止故障性灾难的发生，降低损失，同时可以降低维护成本，减低故障率，减少设备停运时间

二、使用条件

1.   适用于户内；

2.   环境温度-40℃～+60℃；

3.   系统频率：50Hz，60Hz；

4.   海拔高度不大于4000m ；

5.   地震裂度8度以下地区；

6.   大气中无严重污秽及浸蚀性介质的场所。

三、功能特点

1.   实时监测高压电力电缆的泄露电流；

2.   实时监测高压电力电缆的三相不平衡度；

3.   介质损耗实时监测及超值报警；

4.   电缆绝缘阻值实时监测及超值报警；

5.   采用高精度微电流传感器，能充分保护监测的精度和线性度；

6.   抗电磁冲击及电网操作冲击能力强；

7.   采用“同步测量、相对比较、趋势判断”的动态诊断机制，提高监测系统运行及诊断的可行性；

8.   将微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程，用正确的指标反映高压电力电缆的绝缘状况。
