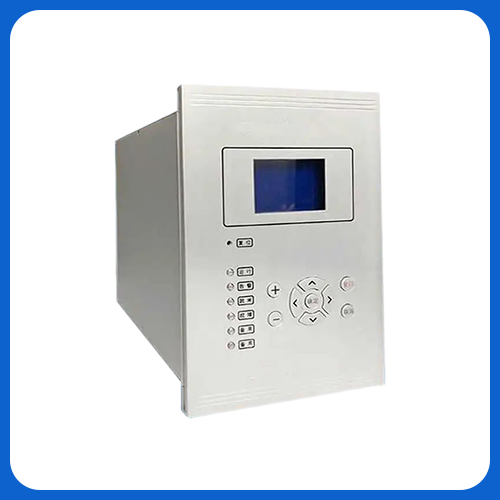

电弧光保护装置（ZZG-HGB）

一、概述

在我国，中、低压母线短路故障中，重点设备和人员伤害主要由电弧光引起，然而，我国的大多数中低压母线没有设置快速母线保护，而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低，动作速度慢，往往会延长故障切除时间，从而进一步扩大设备损坏程度，甚至会引起“火烧连营”的恶性事故，冲击变压器１次运行，影响整个电网的安全运行。

电弧光保护监测装置是我公司根据国内实际情况，吸收国外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发出具有独特创新技术、具有广泛实用性、高可行性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可行性高等特点，同时利用微处理器的强大逻辑运算能力快速实现液晶显示、故障报警、远程通信和数据保护等功能。

二、使用条件

1.   适用于户内；

2.   环境温度-40℃～+60℃；

3.   系统频率：50Hz，60Hz；

4.   海拔高度不大于4000m ；

5.   地震裂度8度以下地区；

6.   大气中无严重污秽及浸蚀性介质的场所。

三、技术指标

1.   动作迅速可行：采用了可行的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口。

2.   全数字化设计：本装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患。

3.   保护原理简单、合理：根据弧光产生时的特点，装置采用弧光和电流双重判据，判据简单且可以有效的保护动作的正确性；

4.   强大的电气性能：弧光探头设计、连接线等全部采用耐高温、阻燃的高分子材料，具有高强的电气隔离效果。装置全满足EMC的标准，保护了弧光保护系统的整体稳定性和动作的可行性；

5.   故障信息记录整体：在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以正确的记录弧光探头检测到故障弧光的位置信息，且可以详细记录动作时刻的故障相电流值。
