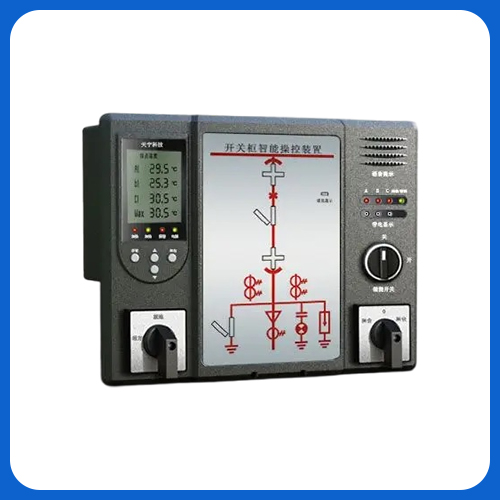

智能操控装置（ZZG-ZK）

一、概述

开关柜智能操控及测温装置产品功能强大，使用于3～35KV 户内开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态１次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、以及无线测温功能、语音防误提示等功能，可取代现有的１次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS通讯协议。

开关柜智能操控及测温装置能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。

二、使用条件

1.   适用于户内；

2.   环境温度-40℃～+60℃；

3.   系统频率：50Hz，60Hz；

4.   海拔高度不大于4000m ；

5.   地震裂度8度以下地区；

6.   大气中无严重污秽及浸蚀性介质的场所。

三、技术指标

1.   工作湿度：≤95％RH

2.   介质强度：≥AC2000V

3.   绝缘性能：≥100MΩ

4.   抗电磁干扰性能：符合IEC255－22的标准规定

5.   工作电源：AC85～265V/DC110～300V

6.   湿度测量范围：20%～99%RH

7.   温度测量范围：－20℃～＋80℃

8.   湿度测量精度：±3.0%RH

9.   无线触点测温范围：-55℃～＋125℃

10. 温度测量精度： ±1℃

11. 响应时间：≤2s

12. 人体接近感应时间：≤3秒

13. 人体接近语音提示时间：0～29秒

14. 开关量输入端子和LED数码显示关联关系：动态配置

15. 通讯方式：RS485通讯接口

16. 通讯波特率：1200bps、2400bps、4800bps、9600bps可设置

17. 数据格式：8个数据位 1个停止位 无奇偶校验

18. 发射模块与接受模块间空旷距离：＜100米
